低失重高腐蚀性能

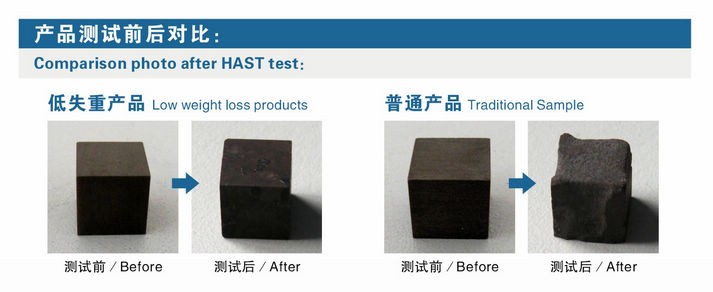

钕铁硼由于在铁基和富钕相等耐腐蚀性很差，一般均需电镀后才能使用。然而随着电梯，风力发电等永磁电机运用领域的扩大，用户对钕铁硼的耐腐蚀性提出了较高的要求，因不电镀产品相比电镀产品与配合件的胶水粘结力要好许多，电机的使用安全性也得到了相应的提高，现在已有部份客户开始大量使用不电镀的钕铁硼产品，针对此一情况本公司通过不断创新，研制出了具有超低失重的钕铁硼产品（失重试验的数据单位是每平方厘米失去多少毫克的重量），钕铁硼行业一般失重数据在100mg/cm2以上，具体视材料配方，生产工艺条件的不同，数据有较大的差异，而我们的部份产品失重数据已达到HAST要求480小时在1.2mg/cm2以下；由于具有很低的失重特性，因此耐腐蚀性很好，产品的可靠性及使用寿命都达到了大幅的提升，可以满足永磁电机等高端运用领域对耐腐性的严苛要求，主要应用在电梯、雷达，风力发电机等军事航天、工业电机等领域。下图为凯文磁业的磁钢采用HAST老化箱，在无镀层、高温、高压、高湿条件下进行480小时（20天）试验，失重可达到小于1.2mg/cm2。

失重条件：

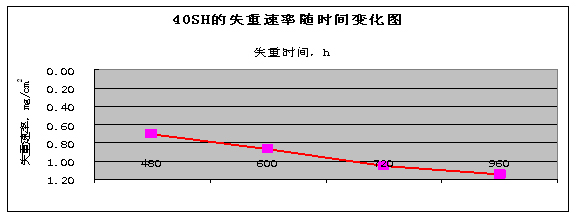

1、以上为我司生产的磁钢在2atm，100%RH， 120℃条件下分别试验48小时、96小时、240小时、360小时、480小时、600小时、720小时、960小时测得数据。其中48小时的失重为0-0.1，平均值为0。
2、从960小时天的数据来看，失重达到小于1.2mg/cm2。
注：失重主要有二个试验标准—美国和欧洲标准

美国要求：PCT试验：2atm（大气压） 95%RH（湿度） 121℃，96小时，要求失重为5～10mg/cm2以下；

欧洲要求：HAST试验：3atm（大气压）95%RH（湿度） 130℃，168小时，要求失重为2～5mg/cm2以下；

各牌号钕铁硼产品失重数据不近相同，具体可咨询我们的专业工程师。
